UPS负载应该是以计算机为核心的各类精密设备,一般为容性或阻性负载,避免使用感性类负载如日光灯、空调、电风扇、电动工具、复印机、大型打印机等,因为感性类负载对UPS的冲击很大,极易造成UPS的逆变器损坏或相关精密负载设备受到干扰,在不得不使用的场合下,必须加大UPS的功率容量。
1、工作方式如何选择(单机、多机串联/并联运行)
对于普通计算机设备或小型网络,由于不是关键性的设备,一般采用单台UPS供电,其可靠性基本满足负载要求。对于中大型的网络等关键性的设备,设备数量多、影响面大,出现供电问题后果非常严重,则单机的可靠性还不能满足,需要采用多机冗余供电的方式。
2、计算机机房UPS主要有几种冗余方式

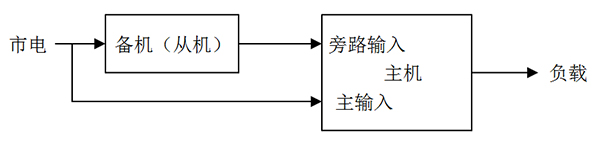

A)串联备份供电方式(旁路主从备份方式):
如上图所示,对于在线式工作模式的两台UPS,备机的输出作为主机的旁路备份输入,这样当主机的主逆变器输出故障转到旁路时,负载仍然处于UPS备机可靠供电的模式。

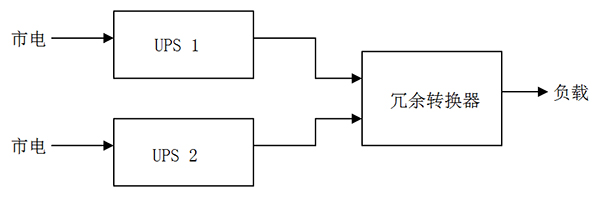

B)输出主从备份方式:
如上图所示,两台UPS或逆变器的输出同时送到冗余转换器,经冗余转换器再给负载供电;正常时冗余转换器让主输入的电源对负载供电,当主输入电源故障时冗余转换器快速将负载转移到备份输入的电源上,完成负载的冗余供电;在主输入电源维修完成再输入冗余转换器后,冗余转换器又将负载重新转移回由主输入电源供电的模式。

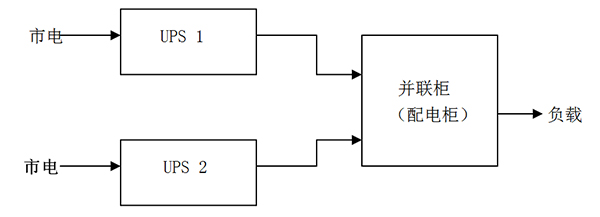

C)冗余并联供电方式
如上图所示,两台UPS的输出同时送到并联配电柜上进行直接的并联,共同均分负载电流,不存在主从关系;当某台UPS出现故障时,该机将自动退出并联系统,负载电流100%由剩余的一台UPS供电,输出不间断;在故障机维修完成后可以在线并入继续对负载进行冗余供电。
1、工作方式如何选择(单机、多机串联/并联运行)
对于普通计算机设备或小型网络,由于不是关键性的设备,一般采用单台UPS供电,其可靠性基本满足负载要求。对于中大型的网络等关键性的设备,设备数量多、影响面大,出现供电问题后果非常严重,则单机的可靠性还不能满足,需要采用多机冗余供电的方式。
2、计算机机房UPS主要有几种冗余方式
- 串联备份从电方式
- 输出主从备份方式
- 冗余并联供电方式
A)串联备份供电方式(旁路主从备份方式):

如上图所示,对于在线式工作模式的两台UPS,备机的输出作为主机的旁路备份输入,这样当主机的主逆变器输出故障转到旁路时,负载仍然处于UPS备机可靠供电的模式。
B)输出主从备份方式:

如上图所示,两台UPS或逆变器的输出同时送到冗余转换器,经冗余转换器再给负载供电;正常时冗余转换器让主输入的电源对负载供电,当主输入电源故障时冗余转换器快速将负载转移到备份输入的电源上,完成负载的冗余供电;在主输入电源维修完成再输入冗余转换器后,冗余转换器又将负载重新转移回由主输入电源供电的模式。
C)冗余并联供电方式

此文关键字:UPS电源冗余方式 计算机房UPS工作方式
