消防设备专用EPS应急电源设计接线图

文章出处:www.cdbaykee.cn   信息来源:四川祥华电力官网   作者:四川柏克   时间:2019年04月13日   浏览量:    【字体:

EPS应急电源在消防应急供电及工业后备供电领域发挥了不可替代的作用,负载多样化带来的方案设计是否合理这一问题总是困扰着业主单位机电负责人和设计院设计师。EPS应急电源设计接线图将以连载的方式,陆续将消防应急照明灯具集中电源、消防设备专用电源及通用型EPS应急电源接线图如何设计发布出来,以此来与设计师和机电负责人一起为机电项目提供更合理的EPS应急电源选配设计方案。


消防设备专用EPS应急电源适用于建筑、高铁、地铁、高速公路等公众场合,在火灾、地震、台风等意外发生时公众场所内的消防电梯、卷帘门、风机、水泵、喷淋泵、供水泵或混合型等消防应急设备提供紧急电力供应,事关生命安全责任重大;其属于国家消防管理部门强制性检验和认证管理的产品,每个型号规格都必须取得国家相关部门的检验认可证书,且不得随意改变产品的功能、结构、外形、部件品牌、电池配置等参数。


本文就消防设备专用EPS应急电源面对消防电梯、卷帘门、风机、水泵、喷淋泵、供水泵或混合型等消防设备负载如何设计不同的供电方案接线图做深入阐述。

1、单相消防设备专用EPS应急电源接线图

消防型EPS应急电源单相消防设备专用EPS应急电源

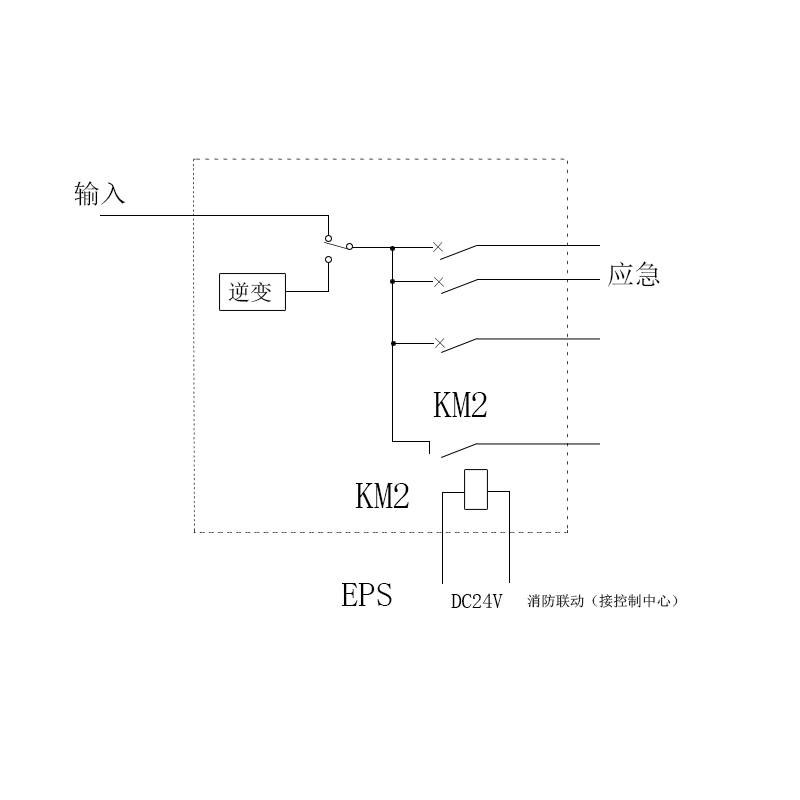

单相消防设备专用EPS应急电源接线图

说明:
  • 输出回路根据设计要求确定,未注均按6路制作;
  • 输出回路推荐使用断路器,如有要求也可用熔断路;
  • 消防联动可根据设计要求确定与制作,为注明则无消防联动;
  • KM2为消防控制中心控制,当消防控制中心发出控制信号时KM2吸合,消防联动输出支路输出电能。
  • 三相消防设备专用EPS应急电源接线图
1)与卷帘门相连接线图

消防型EPS应急电源与卷帘门相连接线图

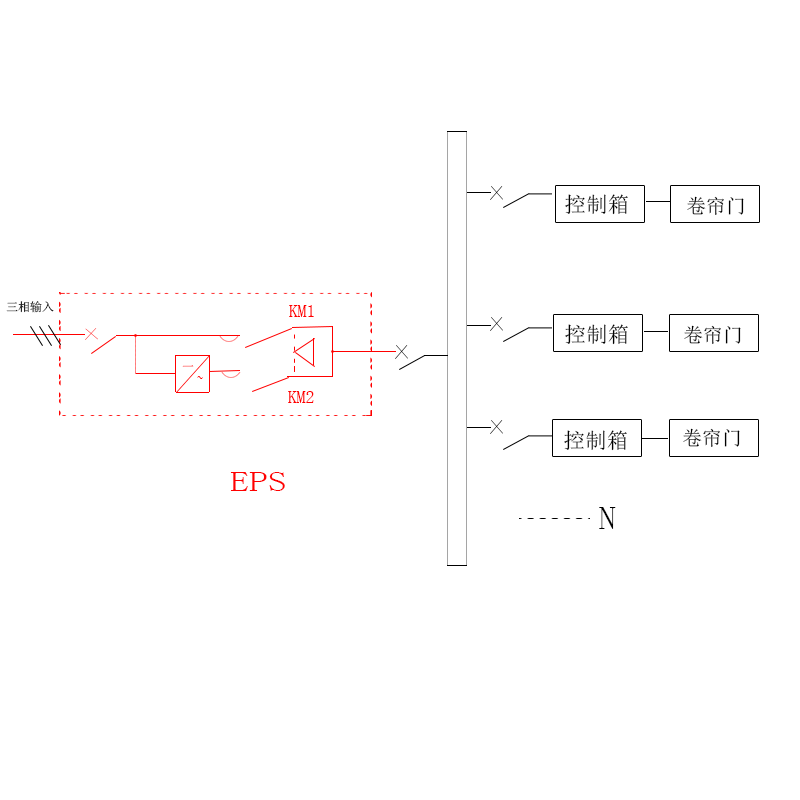

三相消防设备专用EPS应急电源与卷帘门相连接线图

说明:
  • 高层建筑中卷帘门不是同时启动,三相消防设备专用EPS应急电源应不小于同时启动的卷帘门电机容量总和的3倍。
  • 由于卷帘门的动作用电量很少,所以仅带卷帘门时,其电池配置可相应减少。一般可选三相消防设备专用EPS应急电源容量的20分钟备用时间。本三相消防设备专用EPS应急电源只是在电路中作为一路电源,在无市电时提供应急输出。
2)与消防电梯相连接线图

消防型EPS应急电源与消防电梯相连接线图

三相消防设备专用EPS应急电源与消防电梯相连接线图

说明:
  • 本三相消防设备专用EPS应急电源只是在电路中作为一路电源,在无市电时提供应急输出。
  • 电梯拖动电机应具有变频功能。
  • 三相消防设备专用EPS应急电源额度容量应为电梯容量的1:1。
3)与消防水泵相连接线图

消防型EPS应急电源与消防水泵相连接线图

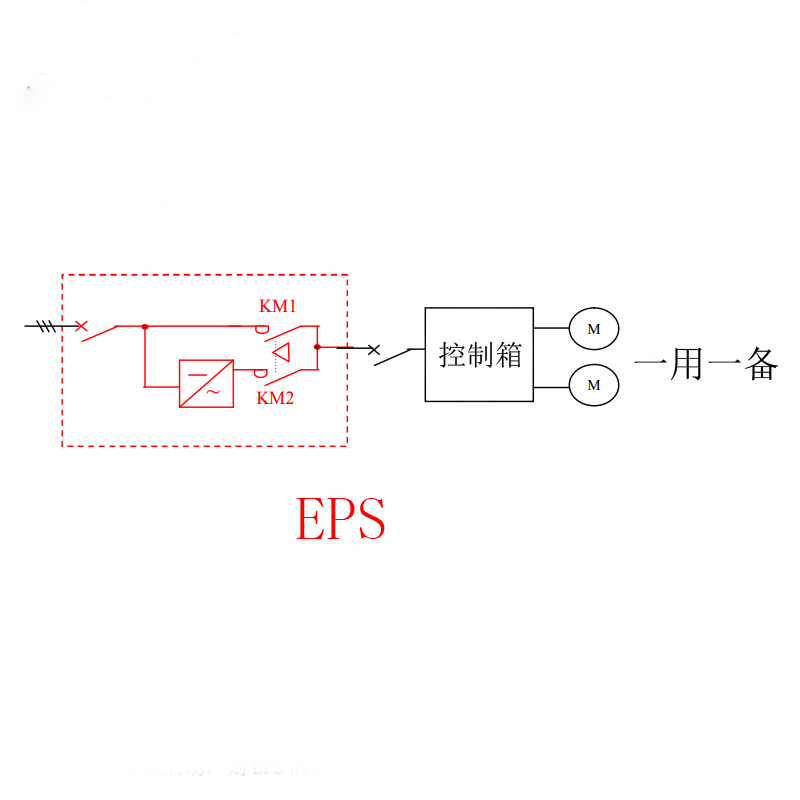

三相消防设备专用EPS应急电源与消防水泵相连接线图

说明:
  • 若消防水泵无任何变频、星三角降压启动等措施,则三相消防设备专用EPS应急电源的容量应为同时工作的消防水泵电机容量的5倍以上。
  • 若星三角降压启动,则三相消防设备专用EPS应急电源的容量为同时工作的消防水泵总容量的3倍以上。
  • 上述消防水泵可为消防水泵、喷淋泵、供水泵等。
4)与风机相连接线图

消防型EPS应急电源与风机相连接线图

三相消防设备专用EPS应急电源与风机相连接线图

说明:
  • 若风机无任何变频、降压启动,则三相消防设备专用EPS应急电源的容量应为同时工作的风机电机容量的5倍以上。
  • 若风机有变频启动。则三相消防设备专用EPS应急电源的容量为同时工作的风机电机总容量的1:1。
  • 若风机有星三角降压启动,则三相消防设备专用EPS应急电源的容量应为同时工作的风机总容量的3倍以上。
  • 上述风机可为排风机等。
5)与配电柜相连混合供电接线图

消防型EPS应急电源与配电柜相连混合供电接线图

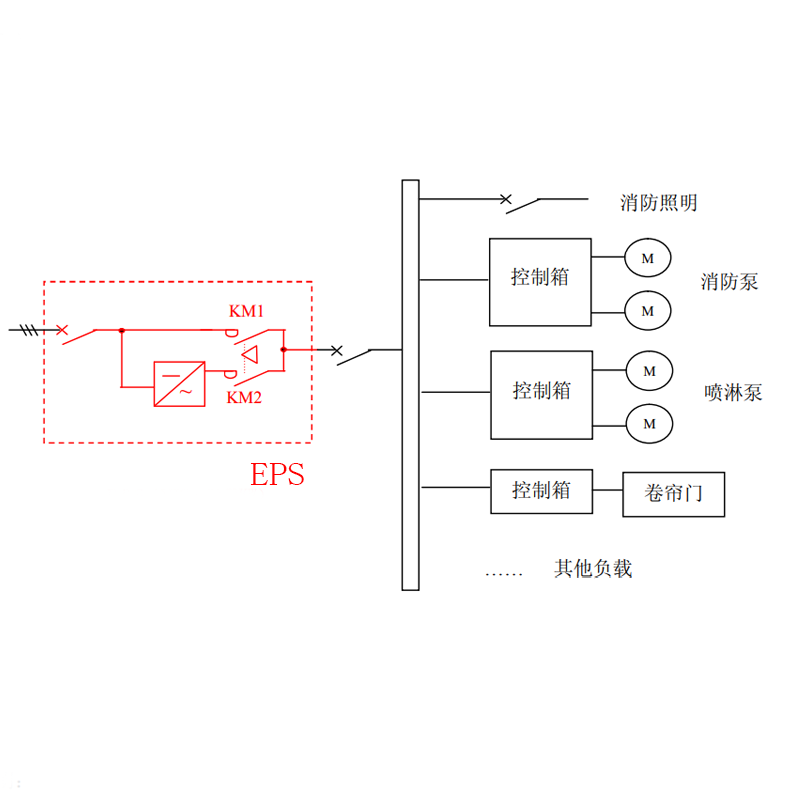

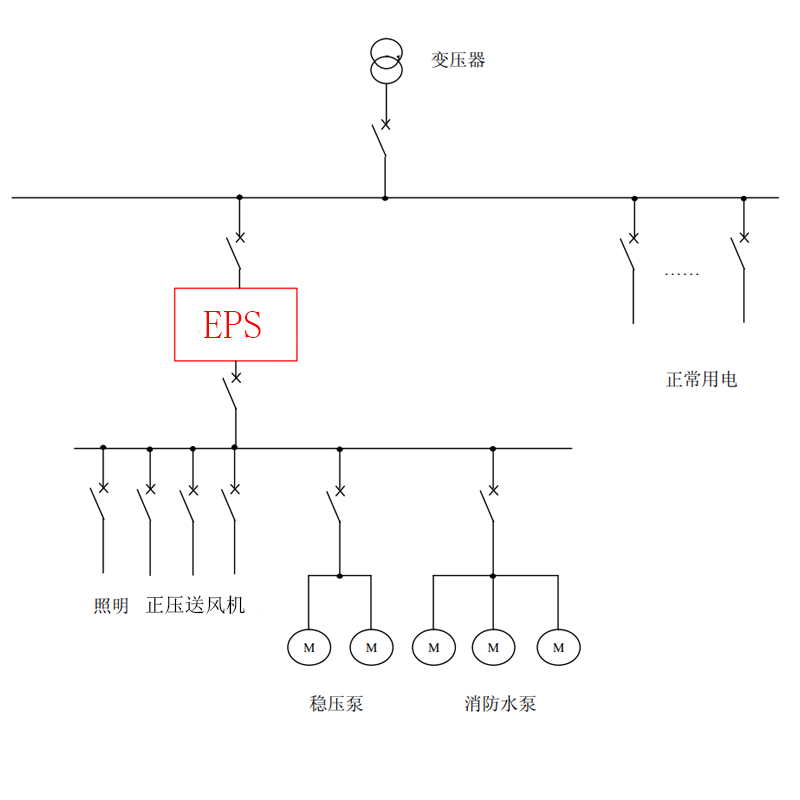

三相消防设备专用EPS应急电源与配电柜相连接线图

说明:
  • 三相消防设备专用EPS应急电源的容量为同时工作的各种负荷容量总和与不带变频措施的电机类负载总容量的3倍之和。
  • 若混合供电中电机容量只占总容量的1/7以下,则不必考虑启动余量,选用三相消防设备专用EPS应急电源时其容量与负载总容量为1:1。
  • 在混合供电中的电机若有变频启动措施,可不必考虑三相消防设备专用EPS应急电源余量。
6)做第二路电源与变电所相连接线图

消防型EPS应急电源做第二路电源与变电所相连接线图

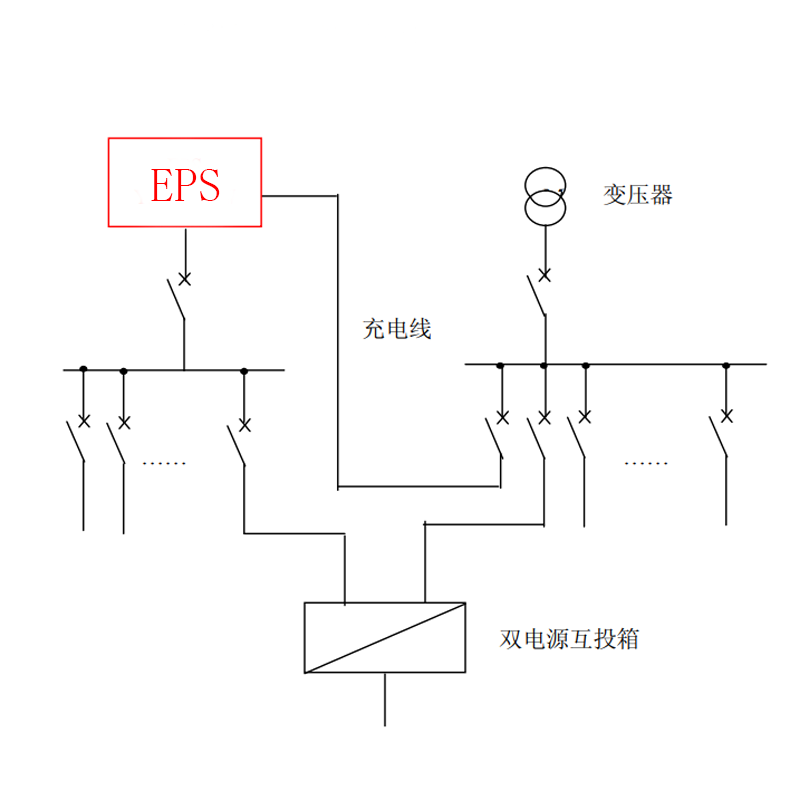

做第二路电源与变电所相连接线图1

说明:
  • 三相消防设备专用EPS应急电源输入电源线(即充电线)按照三相消防设备专用EPS应急电源标称容量的10%来计算,三相消防设备专用EPS应急电源的容量同“与配电柜相连混合供电接线图”一致。

消防型EPS应急电源做第二路电源与变电所相连接线图2

做第二路电源与变电所相连接线图2


  对于本文提及的6种消防设备专用EPS应急电源接线图有疑问,或想深入了解航天柏克EPS 应急电源产品结构及接线图的设计师、机电负责人,可以联系我们资深工程技术人员咨询或获取有关资料。作为航天柏克四川营销服务中心,四川祥华电力拥有12年EPS应急电源选配及实施的丰富经验。四川祥华电力将持续在改善电能质量问题上发力,我们希望和设计院、业主单位以及机电集成商一起,共建一个良好的供电环境。
