动力型EPS应急电源设计接线图

文章出处:www.cdbaykee.cn   信息来源:四川祥华电力官网   作者:EPS应急电源厂家   时间:2019年04月08日   浏览量:    【字体:

EPS应急电源在消防应急供电及工业后备供电领域发挥了不可替代的作用,负载多样化带来的方案设计是否合理这一问题总是困扰着业主单位机电负责人和设计院设计师。EPS应急电源设计接线图将以连载的方式,陆续将消防应急照明灯具集中电源、消防设备专用电源及动力型EPS应急电源接线图如何设计发布出来,以此来与设计师和机电负责人一起为机电项目提供更合理的EPS应急电源选配设计方案。

动力型EPS应急电源本质上是一种应急后备供电定制方案,与消防专用型EPS应急电源在技术和设计上几乎完全一样,通用型EPS应急电源只要性能指标上能够满足相关国家标准,其外观、结构布置、功能、配电方式、主要部件品牌、后备时间配置等,都可根据业主单位实际定购需求进行有针对性的改进设计,更能适应用户实际和市场需要,但不能用于消防场合。

本文就动力型EPS应急电源面对风机、水泵、电机等一级负荷负载如何设计不同的供电方案接线图做深入阐述。

1、动力型EPS应急电源单逆变单负载接线图

动力型EPS应急电源单逆变单负载接线图
单逆变单负载接线图

说明:

  • 负载可为风机、水泵等一级负荷。
  • 负载的容量与动力型EPS应急电源的容量为1:1,不需要有余量,且不需增加降压启动。
  • 负载的启动与运行亦与EPS应急电源相连的启动信号控制。
  • EPS应急电源的输出必须直接与负载的电机相连。
  • 负载通常应为单台电机,但需要同时也可多台,当多台时必须是同时启动或同时停止运行方可。

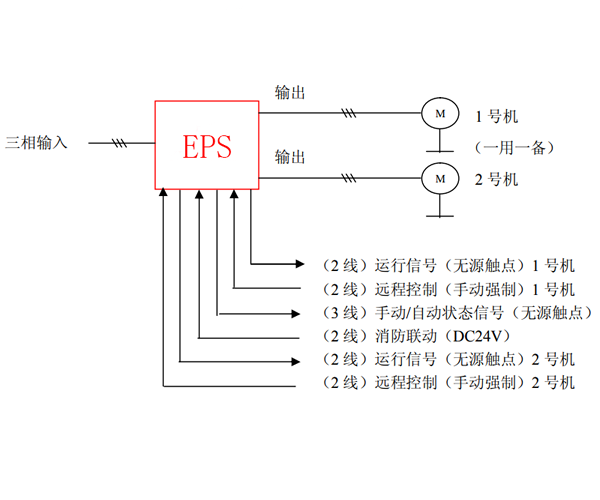

2、动力型EPS应急电源单逆变一用一备负载接线图

动力型EPS应急电源单逆变一用一备负载接线图
单逆变一用一备负载接线图

说明:

  • 负载可为风机、水泵等。
  • 负载的容量与动力型EPS应急电源的容量为1:1,不需要有余量,且不需增加降压启动。
  • 负载的启动与运行靠EPS应急电源相连的启动信号控制。
  • 负载的1号机与2号机的切换靠EPS应急电源手动切换开关。
  • EPS应急电源的输出必须直接与负载的电机相连。
  • 当负载需要二用一备时建议采用双逆变器型式。

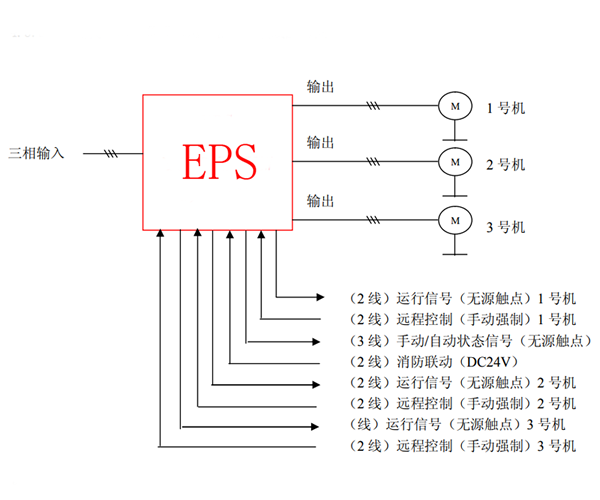

3、动力型EPS应急电源双逆变一用一备或二用一备负载接线图

动力型EPS应急电源双逆变一用一备或二用一备负载接线图
双逆变一用一备或二用一备负载接线图

说明:

  • 负载可为风机、水泵等。
  • 负载的容量与动力型EPS应急电源的容量为1:1,不需要有余量,且不需增加降压启动。
  • 负载的启动与运行靠EPS相连的启动信号控制。
  • 负载的1号、2号、3号机的切换靠EPS应急电源手动切换开关。
  • EPS应急电源的输出必须直接与负载的电机相连。
  • 对于一用一备的水泵使用场合也可采用双逆变器的方式实现。

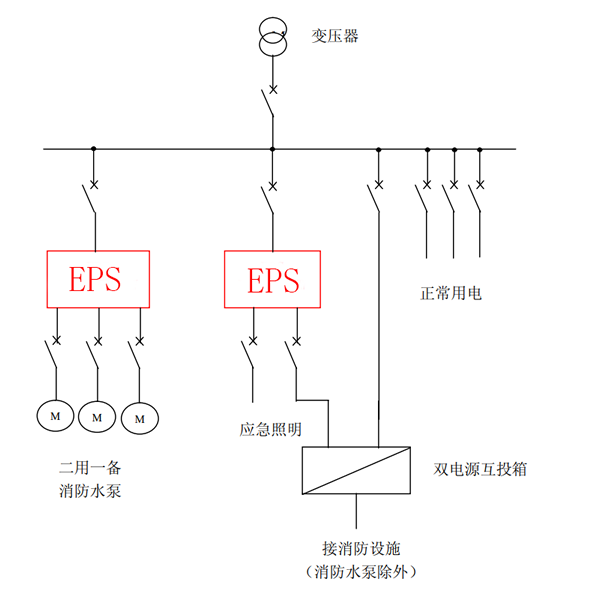

4、动力型EPS应急电源混合接线图

动力型EPS应急电源混合接线图1
混合接线图1

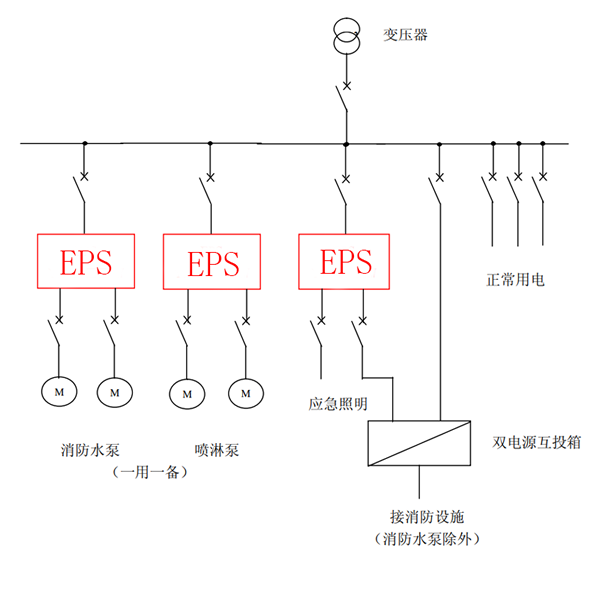

动力型EPS应急电源混合接线图2
混合接线图2

对于本文提及的4种动力型EPS应急电源接线图有疑问,或想深入了解航天柏克EPS 应急电源产品结构及接线图的设计师、机电负责人,可以联系我们资深工程技术人员咨询或获取有关资料。下一期,我们将发布有关消防应急照明灯具集中电源接线图。作为航天柏克四川营销服务中心,四川祥华电力拥有12年EPS应急电源选配及实施的丰富经验。四川祥华电力将持续在改善电能质量问题上发力,我们希望和设计院、业主单位以及机电集成商一起,共建一个良好的供电环境。
