EPS电源与UPS电源的区别

文章出处:www.cdbaykee.cn   信息来源:四川祥华电力官网   作者:EPS应急电源厂家   时间:2019年04月18日   浏览量:    【字体:

EPS应急电源是我们国家独有的一种强制性产品,产生于消防联动应急供电需要,提供逃生照明和消防应急,保护用户生命或身体免受伤害。UPS电源早于EPS应急电源被艾默生、施耐德、山特等国际品牌引入,历经几十年的长足发展,航天柏克UPS电源等民族品牌已经走上主流市场。品种日渐繁多的电力设备,让业主单位在选择供电方案时拥有更多的选项。

EPS电源与UPS电源的区别

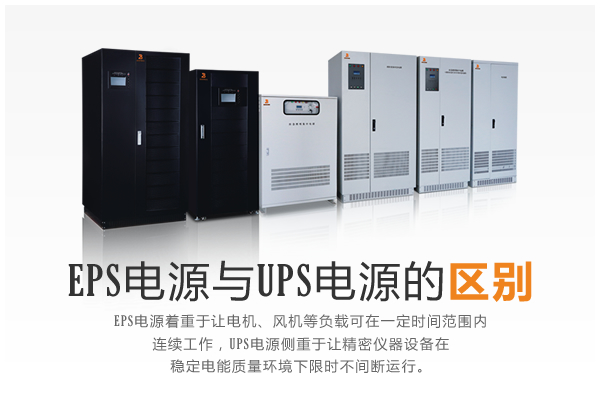

图1:EPS电源与UPS电源的区别



同时,供配电方案的多样化也让电气设计师面临选配的困扰。作为EPS应急电源及UPS电源生产厂家航天柏克四川营销服务中心,祥华电力拥有12年供电整体解决方案服务经验。祥华电力高级机电工程师经过精心整理,现通过四川祥华电力官网正式发布《EPS电源与UPS电源的区别》,专题文章分别从工作模式、功能特点、技术指标、应用领域及供电负载等几方面作详细解读与区别,旨在帮助业主单位、系统集成商及电气设计师合理选配供电方案。

一、EPS电源与UPS电源工作模式的区别


1、EPS电源的工作原理:
  在市电故障或电压出现不在正常范围内等异常时,互投装置快速切换至逆变器,启动蓄电池,继续向负载供电,确保不停电。
  市电正常时,由市电直接输出供电,同时充电器为蓄电池组进行充电或浮充;根据要求市电正常时无输出,或需通过消防联动控制输出,通常EPS电源可以在主机里面增加多路输出配电和设备控制电路。
  当市电恢复正常,EPS电源恢复的市电供电状况。
  EPS电源的工作原理与后备式UPS电源类似。

EPS电源工作原理框图
图2:EPS电源工作原理框图

2、UPS电源的工作原理:
  当市电输入正常时,UPS电源将市电稳压后供应给负载使用,此时的UPS电源就是一台交流式电稳压器,同时它还向配套电池组充电;
  当市电中断(事故停电)时,UPS电源立即将其配套电池的直流电能,通过逆变器切换转换的方法向负载继续供应交流电,使负载维持有限时长内正常工作,给用户充裕的时间应对工作、保持数据及安全关闭精密设备仪器。
  UPS电源设备通常对电压过高或电压过低都能提供保护,在市电正常时输出电压质量比EPS电源高。

UPS电源工作原理框图
图3:UPS电源工作原理框图


二、EPS电源与UPS电源功能特点的区别





序号 EPS电源 UPS电源
1 逆变器功率为实际值kw 逆变器功率为实际值kVA*0.8
2 非标产品根据要求,可提供配电 标准机柜无配电功<
3< 带电机可设置变频启动,对于某些功率教大的用电设施,如:消防水泵、风机,EPS可直接与电机相连变频启动后,再进入正常运行状态,省去电机的软启动和控制箱等设置。 无变频启动
4 具备消防联动功能 无需这些要求
5 一般安装在地下室或配电房,环境较差,需防潮防尘 环境都较好,大部分安装在温度、湿度及纯净度均良好的机房精密空调环境中
6 负载为消防照明和消防设备 计算机和一些精密负载
7 要求可靠,有养兵千日用兵一时的说法 可靠和供电质量

表1:EPS电源与UPS电源功能特点对比表


三、EPS电源与UPS电源技术指标的区别





序号 EPS电源 UPS电源
1 整机效率为0.98以上 整机效率为0.85左右
2 在市电正常时处于睡眠状态无需散热,噪音一般为30dB 长期处于工作状态一般为55~65dB
3 负载能力较强可带线性负载 带感性负载能力较弱
4 转换时间为0.25s 转换时间标准:后备4ms、在线0ms
5 市电时无稳压功能 在线式具有稳压功能
6 峰值电流为3:1 峰值电流比为3:1
7 对发电机要求为1:1 对发电机要求最低为1:1.5
8   逆变器冗余量大,一般能在额定120%负载下正常运行,非标机内可馈线开关输出 逆变器冗余量小,一般要求在80%额定电流下工作
9 在市电正常时处于低功耗状态;交流失电时,逆变效率>90% 在市电正常时或交流失电时,逆变效率80%~90%
10 只有在市电失电时逆变器才工作,主机使用寿命一般在十几年以上 主机逆变器一直处于工作状态使用寿命一般在6~8年左右

表2:EPS电源与UPS电源技术指标对比表

说明:
  EPS电源和UPS电源均采用了IGBT(绝缘栅双极型晶体管)逆变技术和PWM(脉宽调制)技术,同时都能提供两路输出供电,但两者在逆变器的控制系统上有很大差异:

  • UPS电源是以电压反馈的单闭环控制系统,因此其输出电压的正弦波波形及电压的动态调整精度较好;
  • EPS电源的逆变器控制系统是由电压、电流反馈组成的多闭环控制系统,其输出功率的过载能力、负载适应能力强,可靠性高。



四、EPS电源与UPS电源应用领域及供电负载的区别

1、EPS电源主要应用领域
  机场、体育场馆、码头、车站、影院、广场、商厦、住宅、隧道、娱乐场所、学校、厂房等,其中,高层建筑应用尤为突出。
EPS电源带载能力强,适用于电感性、电容性及综合性负载的设备,运行稳定可靠。供电负载多为电机、风机类型:

  • 用于消防负载:消防报警系统、消防电梯、消防水泵、防排烟风机、应急照明、防火卷帘、航空障碍灯等。
  • 用于工业、商业民用方面的交流用电设备,如冶炼行业中的氧抢提升和转炉控制、各类卷闸门、电梯、办公设备,以及舞台、舞厅设备等。
  • 用于IDC数据中心制冷系统,冷热水泵、精密空调等。


2、UPS电源主要应用领域
  矿山、航天、工业、通讯、国防、医院、计算机业务终端、网络服务器、网络设备、数据存储设备、应急照明系统、铁路、航运、交通、电厂、变电站、核电站、消防安全报警系统、无线通讯系统、程控交换机、移动通讯、太阳能储存能量转换设备、控制设备及其紧急保护系统、个人计算机等领域。
  UPS电源供电负载多为精密仪器和设备,如电脑设备、数据机房设施、通讯设备、医疗仪器、工业控制系统等。

  综合以上的EPS电源与UPS电源的工作原理、功能特点、技术指标及应用场所等方面对比,可以得出以下综合结论:

1、EPS电源

祥华电力柏克EPS电源系列产品图片
图3:祥华电力柏克EPS电源系列产品图片

高效节能
在市电正常时由旁路供电,
在市电中断时才转为逆变供电,
EPS电源主机几乎不耗电,
电能利用率高;
与UPS电源供电方案相比较,
EPS电源效率更高,
节能性能更强。

绿色环保
市电正常时,
EPS电源处于静态,无噪音,不需排烟、防震处理,
而且无公害、无火灾隐患;
市电断电,
EPS电源可自动切换,实现无人值守,
祥华电力柏克EPS电源应急切换时间
小于1.2毫秒。
与发电机供配电方案相比较,
EPS电源更具备绿色环保特征。

稳定可靠
EPS电源带载能力强,
适用于电感性、电容性及综合性负载的设备,
如电梯、水泵、风机、办公自动化设备、应急照明等,
而且运行稳定可靠。

重复投资较少
基于EPS电源在市电正常时处于“睡眠”状态,
只有市电断电时才投入工作,
EPS电源主机寿命很长,
甚至长达20多年,
这在供配电方案当中,
重复投资经费较少的产品之一。

2、UPS电源

祥华电力柏克UPS电源系列产品图片

图4:祥华电力柏克UPS电源系列产品图片

不间断电能供应
从UPS电源工作原理可以看出,
不论是市电环境下整流器工作方式,
还是电网异常时,
蓄电池直流供应模式,
UPS电源设备逆变器始终在运行,
这让UPS电源承载了不间断供电基本功能。

高电能质量输出
UPS电源不仅仅在市电中断时发挥不间断电能供应作用,
同时,在市电出现电压过低、过高,线路出现浪涌等异常情况,
UPS电源可输出高质量电源,
确保用电设备正常运行:
稳压稳频;
对切换时间要求极高的不间断供电;
净化市电。

在市电交流输入正常时,
UPS电源把交流电整流成直流电,
然后再把直流电逆变成稳定无杂质的交流电,
供负载使用。

在市电交流输入异常时,
比如:欠压、频率异常、断电等,
UPS电源启用蓄电池,UPS电源整流电路关断,
把蓄电池的直流电逆变成稳定无杂质的交流电,
持续不断给负载供电。

总之,不同的供电模式,让EPS电源与UPS电源性能指标各有千秋,功能特点表现亦不同;不同的产品结构,让EPS电源与UPS电源带载能力各有所长,应用领域层面自不同。EPS电源着重于让电机、风机等负载可在一定时间范围内连续工作,UPS电源侧重于让精密仪器设备在稳定电能质量环境下限时不间断运行。希望通过《EPS电源与UPS电源的区别》专题,建筑电气设计师们能够更清晰地识别出EPS电源和UPS电源两种不同的电源种类的异同点,从而合理地选配电源产品方案;对于文中内容,若有疑问或对祥华电力产品感兴趣者,请联系我们工作人员。
