EPS电源厂家讲述：EPS电源的分类

EPS电源作为满足电源保障和消防联动的备用交流电源装置，已广泛应用在机场、车站、广场 、商厦 、学校、厂房以及高层建筑等各个行业、领域中。 在实际应用中，用户对EPS电源产品适用范围及特点不甚了解。

下面就EPS电源的分类及选择等相关问题作一些探讨。

根据目前企业产品的生产情况，可以将EPS电源按不同的功能、不同的负载类型及不同的输出电流形式归纳为以下几种：

一、EPS电源按功能分类如下：

名称	功能	特点
EPS电源	消防用EPS电源	应根据消防部门对火灾事故照明及消防动力设备的要求确定相应的电源切换时间和备用时间。
	通用型EPS电源	可根据负荷的重要性确定相应的电源切换时间；备用时间可根据用户的要求及相关规定确定

表1：EPS电源分类表（按功能分类）

1、消防专用型EPS电源主要用于建筑消防场合，为火灾情况下建筑物内的应急照明、楼宇逃生路线指示、消防泵、喷淋泵等消防应急设备提供紧急电力供应，事关生命安全责任重大。属于国家消防管理部门强制性检验和认证管理的产品，每个型号规格都必须取得国家相关部门的检验认可证书。并且不得随意改变产品的功能、结构、外形、部件品牌、电池配置等参数。是消防专用产品，亦可用于其他场合，但通用性不强。

2、通用型EPS电源与消防专用型EPS电源在技术和设计上几乎完全一样。但通用型EPS电源只要性能指标满足相关国家标准，对外观、结构布置、功能、配电方式、主要部件品牌、后备时间配置等，都可根据用户实际定购需求进行有针对性的改进设计。更适应用户实际和市场需要，但不能用于消防场合。

二、EPS电源按负载类型分类如下：

名称	负载名称			特点
EPS电源	照明	火灾应急与疏散照明		应根据消防部门对火灾应急与疏散照明的要求确定相应的电源切换时间和备用时间
		普通应急照明		可根据负荷的重要性确定相应的电源切换时间；备用时间可根据用户的要求及相关规定确定
	消防设备专用型	消防动力设备	消防泵类	应根据消防部门对消防动力设备的要求确定相应的电源切换时间和备用时间
			消防风机类
			消防电梯类
			消防卷帘类
			其他
		普通动力设备	如普通电梯等	可根据负荷的重要性确定相应的电源切换时间；备用时间可根据用户的要求及相关规定确定
	动力型	局部小范围内有多种类型负载存在		启停冲击干扰其他设备、负载分布不均衡带来的某相过载等不利影响较大，除在设计上采取了一定措施外，产品规格选型上也要多留相应的裕量。

表2：EPS电源分类表（按负载类型分类）

1、照明型EPS电源分常规型和快速切换型：

主要应用于交通隧道、体育场馆、楼宇逃生指示、购物中心等重要场所的疏散照明和事故应急照明等，大都为220V单相型负载，功率较大的照明型EPS电源为三相四线制，可以适当带一些其他类型的三相负载。常规照明型EPS电源的切换时间为250mS，但在隧道、体育场馆等负载是大功率气体放电灯具场合，应当选用切换时间在4mS以下的快速切换型EPS电源。产品规格选型上：普通照明灯具可按相功率1:1.1配置，气体放电灯等快速切换型应该按1:1.3相功率的配置为宜。

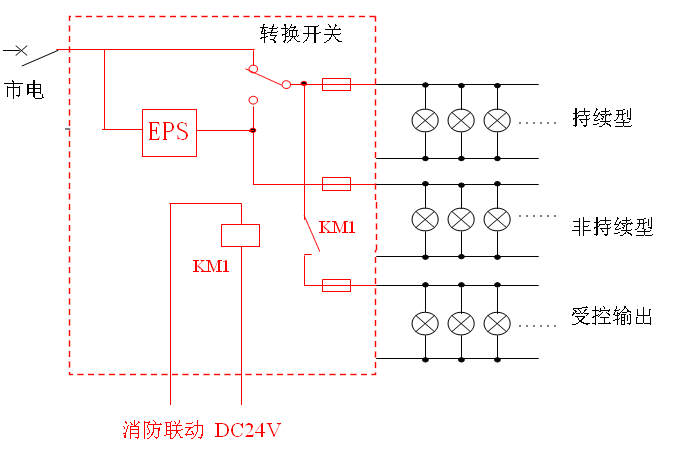

根据不同建筑照明线路设计的特点，照明型EPS电源输出形式可分为持续、非持续、受控三种基本类型。

2、消防设备专用型EPS电源分单电机负载和多电机负载型：

主要应用于消防水泵、喷淋泵、通风等电机负载的应急供电，避免其启动过程中对电源的巨大冲击。主要采用变频变压逆变技术，输出为380V三相三线制PWM 正弦波，无输出中线（N),不能接220V的单相负载。根据不同电机控制和分布的特点，动力型EPS电源输出形式分为两种：输出直接到电机端、输出到电机（转换）控制柜端（需要现场改接控制柜辅助用220V电源）。

单电机的选型可按电机功率1 ：1.1配置，多电机的选型较为复杂，应该咨询生产厂家工程师的专业意见后决定。

消防设备专用型EPS电源是一种集中消防应急供电电源，在市电出现故障或异常时，能够继续向负载供电，确保不停电，以保护人民生命和财产的安全。

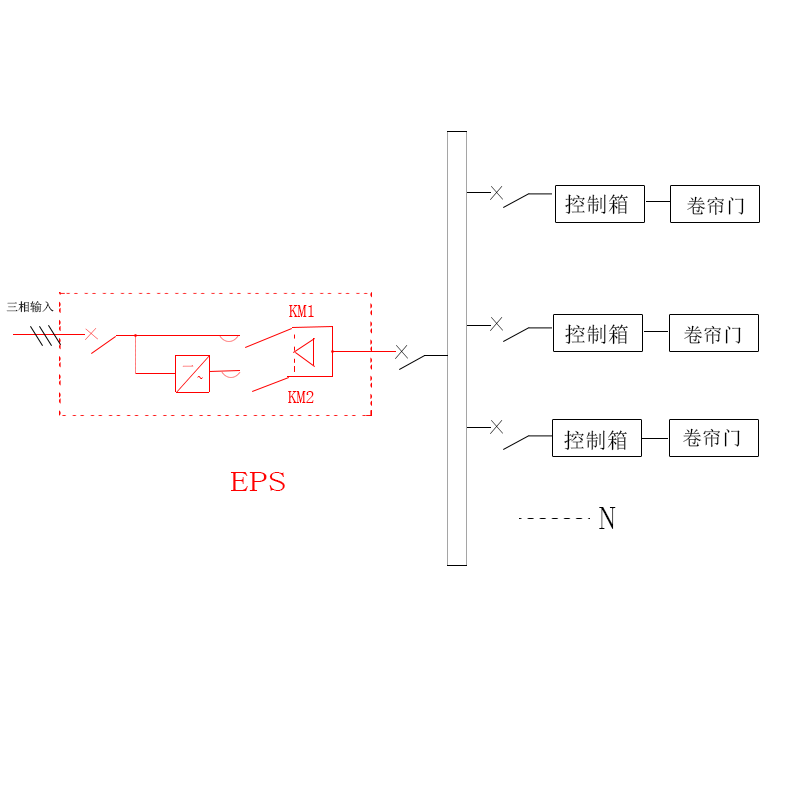

消防设备专用EPS电源与卷帘门接线图

市电正常时旁路输出给负载，停电后接受外部控制指令，采用变频器逆变输出技术，输出为380V三相三线制PWM 正弦波到电机端。220V辅助电源给电机主/备转换控制柜提供停电后的操作电源。

3、动力型EPS电源

主要应用于局部小范围内有多种类型负载存在，又不易分开布线或供电的场合，本质上是一种应急后备供电定制方案，与消防专用型EPS应急电源在技术和设计上几乎完全一样；功率相对都比较大，且都为三相四线制输入/输出。由于负载性质比较复杂，电机类和单相类负载都可能有，启停冲击干扰其他设备、负载分布不均衡带来的某相过载等不利影响较大，除在设计上采取了一定措施外，产品规格选型上也要多留相应的裕量。

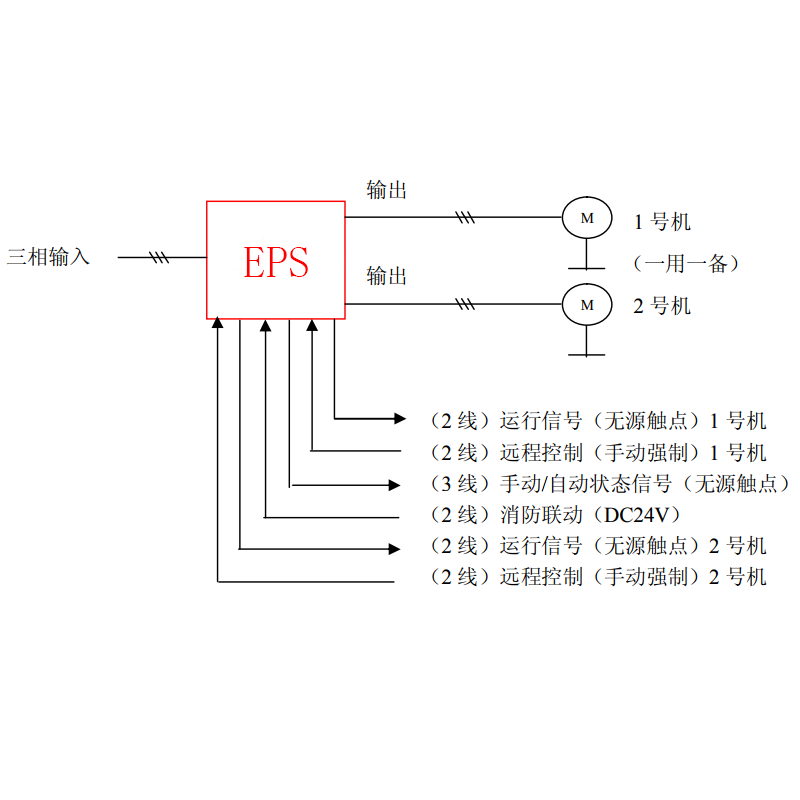

单电源供电、多回路输出的动力型EPS电源框图

水泵电机全压启动的冲击较大，功率选型时必须咨询厂家工程师的专业意见！

三、EPS电源按输出电流形式分类如下(见表3)：

综上所述 ，EPS电源的选用需根据不同的功能来确定相应的电源切换时间及电池备用时间；作为消防应急电源时应根据消防部门对火灾应急与疏散照明的要求确定相应的电源切换时间和备用时间；EPS电源蓄电池容量的选择应根据负载的不同情况确定。

名称   负载类型 特点 EPS电源 直流型 照明 火灾应急与疏散照明 产品简单，可靠性高，负载类别有限制 普通应急照明 交流型 照明 火灾应急与疏散照明 技术较成熟。负载类别范围较宽 普通应急照明 消防设备专用 普通动力型 消防动力设备 要根据起动电流及容量配置蓄电池容量 普通动力设备 变频动力型 消防动力设备 可根据电机容量配置蓄电池容量 普通动力设备

名称		负载类型			特点
EPS电源	直流型	照明		火灾应急与疏散照明	产品简单，可靠性高，负载类别有限制
				普通应急照明
	交流型	照明		火灾应急与疏散照明	技术较成熟。负载类别范围较宽
				普通应急照明
		消防设备专用	普通动力型	消防动力设备	要根据起动电流及容量配置蓄电池容量
				普通动力设备
			变频动力型	消防动力设备	可根据电机容量配置蓄电池容量
				普通动力设备

表3：EPS电源分类表（按输出电流形式分类）
