众所周知,在UPS电源行业中,UPS电源可分为在线式UPS电源、在线互动式UPS电源、后备式UPS电源等;同时,有着不同的工作原理及电源优点。今天,小编访问航天柏克四川营销服务中心,祥华电力高级工程师将为我们整理了一份《后备式UPS电源》详细内容。

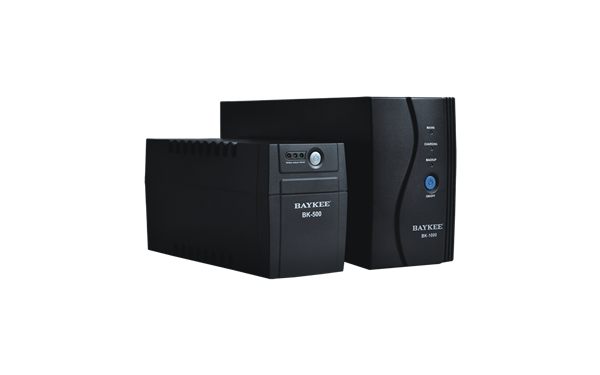

图:祥华电力BK后备式UPS电源
一、后备式UPS电源定义
后备式UPS电源在市电正常时,由市电通过简单稳压滤波输出供给用电设备,蓄电池处于充电状态。当停电时,逆变器工作,将电池提供的直流电转变为稳定的交流电输出给用电设备。由于平时市电正常时,逆变器是不工作的,只有在市电停电蓄电池放电时才开始工作,所以这种UPS电源被称为后备式UPS电源。
二、后备式UPS电源工作原理
在市电正常供电时,市电通过交流旁路通道再经转换开关直接向负载提供电源,不经过UPS电源。机内的逆变器处于停止工作转态,这时的UPS电源实质上相当于一台性能一般的市电稳压器,除了对市电电压的幅度波动有所改善外,对电压的频率不稳,波形畸变以及从电网侵入的干扰等不良影响基本上没有任何改善。只有当市电供电中断或低于170V时,蓄电池才对UPS逆变器供电,并向负载提供稳压、稳额的方波交流电源。
结构
1、充电器;当市电正常时,充电器对蓄电池进行充电和浮充电。
2、以DC/AC逆变器;当市电存在时,逆变器不工作;当市电中断时,由它将直流电(由蓄电池供给)转变成负荷负载要求的交流电,电压波形有方波、准方波和正弦波3种形式。
3、输出转换开关;当市电存在时,输出转换开关捷通输入电源,向负载供电;市电中断时,输出转换开关在断开市电回路的同时接通逆变器,由逆变器继续向负载供电。
4、智能调压电路;市电存在时,智能调压电路可用来调节并稳定输出电压。
三、后备式UPS电源特点
优点
体积小、效率高、价格低廉,运行费用低,由于在正常情况下逆变器处于非工作状态,电网电能直接供给负载,因此后备式UPS的电能转换效率很高。
缺点
负载同上线供电系统没有真正隔离,较长的转换时间,缺少真正的静态开关,这意味着把负载转换到逆变器所需要的时间相对较长。虽然某些应用场合下这种转换时间是可以接受的,但这种性能是不能满足大型或负载的敏感性负载的要求;输出电压不能调整;输出频率取决于交流输入电源的频率,也不能调整。
使用领域
后备式UPS电源一般功率较小,较多用于临时性供电,如家庭个人用电,个人电脑主机等等频率、电压相对稳定。对电力要求不是非常高的场合。
