祥华电力高级机电工程师解答:照明型EPS应急电源的设计要求有哪些?

文章出处:www.cdbaykee.cn   信息来源:四川祥华电力官网   作者:EPS应急电源厂家   时间:2019年09月11日   浏览量:    【字体:

照明型EPS应急电源主要是用于消防应急照明系统以及某些小功率设备应用;如:交通隧道、节能灯、楼宇逃生指示、购物中心、体育场馆炽灯等重要场所的疏散照明和事故应急照明等,所带照明灯具一般都有:消防标志灯和应急照明灯(主要有白荧光灯、钠灯、金属卤素灯等)。

照明型EPS应急电源设计要求

照明型EPS应急电源设计原理



应急照明和事故照明型的EPS一般以单相或三相为主,主要为应急照明场合(商场、娱乐场所、办公场所、交易场所等)提供集中供电;但输入电源正常时,市电一路通过转换装置输出给日常照明,另一路通过充电器个电池组充电,当控制器检测到市电中断或异常(偏低或偏高)时,向逆变器发出启动信号,并控制互投转换装置逆变器输出。


照明型EPS应急电源主要设计要求



1、应急转换时间不大于5秒,特殊场合不大于0.25秒。

2、逆变备用时间不小于90分钟。

3、配置的蓄电池每个单体(12VDC)及输出的每个回路必须能实时检测实况。

4、壳体等材料必须具有防火阻燃性质,内部连线采用耐温不小于105℃的导线

5、逆变状态下不受市电短路及接地的影响

6、充电回路内部元件表面温度最高不超过90℃,充电电流不大于蓄电池的0.25C-A

7、对蓄电池具有过放电保护及在紧急措施下强制启动蓄电池无限制放电不受过放电保护的功能。

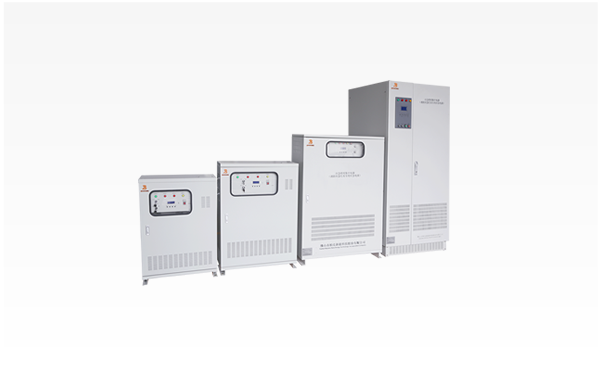

图:四川祥华电力BK-D照明型EPS应急电源

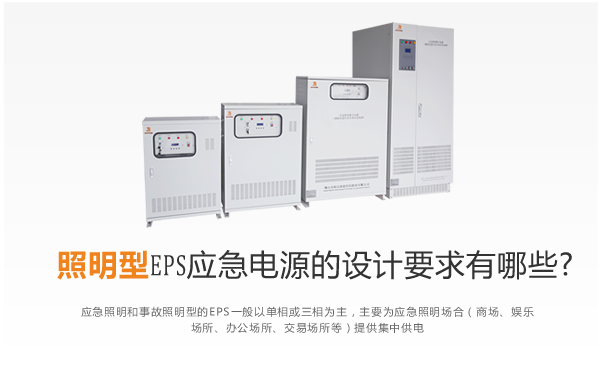

图:四川祥华电力BK-D照明型EPS应急电源

照明型EPS应急电源设计方案特点:



1、单一照明用途的EPS应急电源最佳的应急输出是无逆变输出型,也就是市电正常时为直流(交流)输出,市电不正常时为直流输出。这种设计可靠性最高、 效率最高、成本最低,为真正的节能、绿色环保设计。但这种设计要求EPS应急电源所配带的灯具需为白炽灯,卤钨灯或半导体类等交流/直流两用灯具。当 EPS的输出只是直流输出型时,还可以配接直流型荧光灯。

2、照明型EPS应急电源设计的输出电压最合理应该为60V以下的安全电压,只有在这样的状况下才能保证火灾发生时就剩人员和逃生人员的生命安全。

3、对于三相照明型EPS,其输出设计应具有100%的不平衡带载能力,因为输出所属区域的日常照明是不确定的,部分区域或输出回路有可能处于关也有可能处于开的状态,容易出现EPS三相输出的100%不平衡状况

4、按照消防行业要求,EPS应急电源输出中断不应再设计任何形式的单相开关。因此,EPS应急电源输出方式最佳设计有两种:

(1)市电有电时有输出,市电无电时先有一段时间的无条件自动备用应急输出,之后EPS应急电源在蓄电池尚存一定电量的情况下自动关机,最后在消防联动启动后能继续为消防应急供电60-90min;此设计为日常供电、日常应急备用供电、消防应急供电的三合一自控化设计,节省造价成本,又能达到实际需要的设计目标。

(2)对于无消防联动控制中心设计的楼宇用户,则另有一种可替代的设计方式,EPS输出同时设有两种输出方式线路,即中性线公用的组合三线输出时 :

①备用应急照明:正常有电,应急有电,联动强切有电;

②消防应急照明:正常无电,应急有电,联动强切有电。

此这种输出电路相线有不同方式的两路,中性线共同使用。两种输出方式通过一只单联双向开关对同一灯具作备用应急照明和消防应急照明使用。

5、对于日常照明和应急照明的一体式EPS应急电源设计,日常的照明的频繁开关容易对EPS应急电源的蓄电池断路开关造成操作失误,换句话来说,当EPS应急电源正常运行时,错误地单独关断蓄电池断路器。对于运行时断开蓄电池组就会造成故障的EPS机型,配电排上蓄电池断路器开关不应该跟交流输 入/输出的断路器并列同排设计,而应该单独分开设置。

6、照明型EPS应急电源配到的负载灯具数量比较多,由于负载数量比较大,出现负载短路故障的概率也会相对增大。因此,照明型EPS完善短路保护功能设计就显得 非常重要。照明型EPS一般都会有多路支路的输出,消防行业规定:任何支路的输出短路不应该影响其他支路的正常输出。这要求EPS应急电源的输出总开关未 延时性,输出支路开关是非延时型,而且在设计时,必须使EPS逆变器的输出短路保护速度慢于输出总开关的脱扣速度。只有在这样的情况下才能保证任何输出支路短路时,都不至于使得输出总开关或逆变器输出因保护而被断开,从而避免导致EPS的全部输出断电;保证EPS应急电源实现输出短路保护功能,又避免逆变器在遭受输出支路短路时受到损坏。
