祥华电力高级机电工程师在线分析UPS电源作用

UP电源的主要作用包括双路电源之间的无间断切换、隔离干扰功能、电压切换功能、频率转换功能、后备功能等主要功能。下面，祥华电力高级机电工程师将详细分析UPS电源的作用原理。


UPS电源原理

UPS电源是由开关控制系统、变换系统、储能系统、以及整流系统共同组成；整流系统在电力供电时将交流电转换成直流电，通过对点系统滤波稳压操作后再给储能系统充电或供给逆变器，故担当了充电器的角色。当供电系统在正常情况下供电时，储能系统可以吧电能转换为化学能存储在电池内部，当供电系统出现问题时，储能系统能够把化学能转换为电能，进而给负载或逆变器供电。


UPS电源主要功能

1、双路电源之间的无间断切换

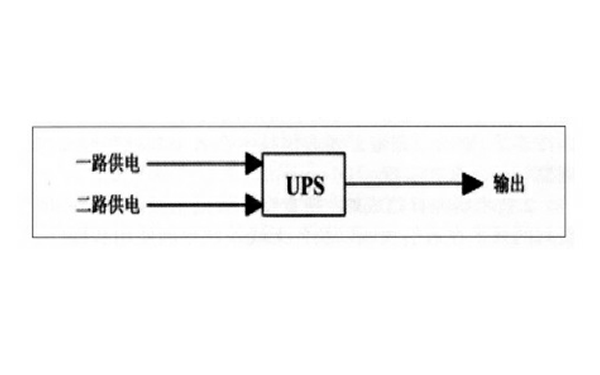

如图 1 所示，两路电源可通过 UPS不间断电源实现无间断切换。

图1 双路电源无间断切换

2、隔离干扰功能

在 UPS不间断电源中，交流输入电压经整流后，输入逆变器，逆变器对负载供电，如图 2 所示，这样可将电网电压瞬时间断、电压波动、频率波动等电网干扰与负载隔离：这样既可使负载不受电网干扰和突然断电的影响，又可使电网中干扰的不影响负载。

图2 UPS电源的隔离

3、电压切换功能

通过UPS电源，可以将输入电压变换成需要的电压，如输入 380V 输出可变成 220V、380V、400V、415V；输入 220V输出可变成 220V、230V、240V。


4、频率变换功能

通过UPS电源，可以将输入频率变换成需要的频率，如输入 50HZ 输出可变成 50HZ、60HZ、400HZ。


5、后备功能

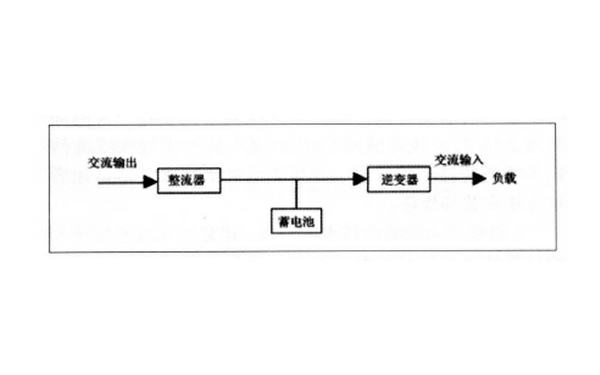

UPS 电源后备功能如图 3 所示。UPS 电源中的蓄电池，贮存一定的能量，当电网断电时蓄电池通过逆变器可持续供电。后备时间可以为 5、10、15、30、90min 甚至更长。

图3 UPS电源的后备功能


总之，UPS电源可确保负载设备在突遇故障时，能连续供电给负载使用，同时还具有稳压、稳频、滤波、抗电磁和射频干扰、防电压浪涌等功用，能够确保负载取得持续的高质量的电源供应。
