四川祥华电力高级工程师讲解:EPS应急电源选型技巧

文章出处:www.cdbaykee.cn   信息来源:四川祥华电力官网   作者:EPS应急电源厂家   时间:2019年07月11日   浏览量:    【字体:

EPS应急电源是在电力不足是作为后备电源使用,操作简单,性能可靠,其广泛应用于各种生产、应急照明及日常生活中,,虽然存在很多优点,但不像其他电源热门,平常很多人都不太了解EPS应急电源相关知识。从EPS主机选型功率常用计算方法、EPS应急电源容量计算、EPS电源选型规范等几个方法深入了解《EPS应急电源选型技巧》,旨意帮助业主用户,选配更合适的EPS应急电源。

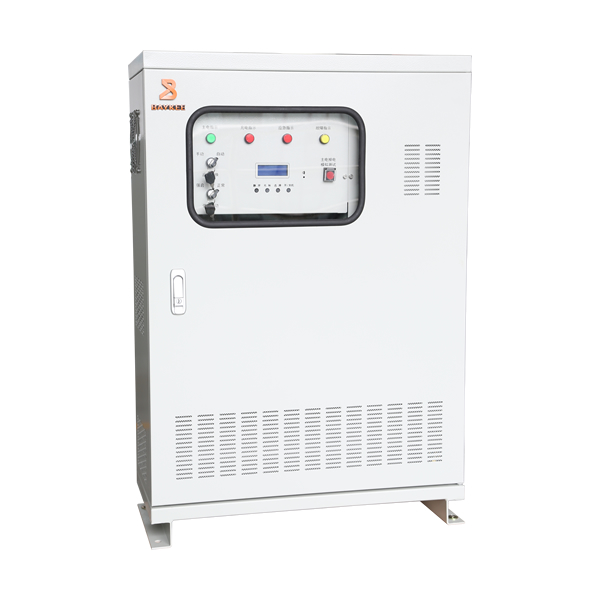

四川柏克:EPS应急电源系列产品
四川柏克:EPS应急电源系列产品

一、EPS主机选型功率常用的计算方法

(一)、负载容量选型原则:

  • 因电动机的启动冲击,与其配用的集中应急电源容量按以下容量选配 ;
  • 电动机变频启动时,应急电源容量可按电动机容量1.2倍选项配 ;
  • 电动机软启动时,应急电源容量应不小于电动机容量的2.5倍 ;
  • 电动机Y-△启动时,应急电源应不小于电动机容量的3倍 ;
  • 电动机直接启动时,应急电源容量应不小于电动机容量的5倍 ;
  • 混合负载中,最大电机的容量若小于总负载容量的1/7 。

(二)、主机选型容量计算方法:

1、柏克EPS电源用于带应急灯具负载时:

  1. 当负载为电子镇流器日光灯,EPS容量计算方法:EPS容量=电子镇流器日光灯功率和×1.1倍 ;
  2. 当负载为电感镇流器日光灯,EPS容量计算方法:EPS容量=电感镇流器日光灯功率和×1.5倍 ;
  3. 当负载为金属卤化物灯或金属钠灯,EPS容量计算方法:EPS容量=金属卤化物灯或金属钠灯功率和×1.6倍 。


2、柏克EPS电源用于带混合负载时,EPS容量的计算方法:

(1)当EPS带多台电动机且都同时启动时,则EPS的容量应遵循如下原则:

  • EPS容量=变频启动电动机功率之和+软启动电动机功率之和×2.5+星三角启动机功率之和×3+直接启动电动机之和×5倍 ;

(2)当EPS带多台电动机且都分别单台启动时(不是同时启动),则EPS的容量应遵循如下原则:

  • EPS容量=各个电动机功率之和,但必须满足以下条件:
  • 上述电动机中直接启动的最大的单台电动机功率是EPS容量的1/7;
  • 星三角启动的最大的单台电动机功率是EPS容量的1/4;
  • 软启动的最大的单台电动机功率是EPS容量的1/3 ;
  • 变频启动的最大的单台电动功率不大于EPS的容量 ;
  • 如果不满足上述条件,则应按上述条件中的最大数调整EPS的容量,电动机启动时的顺序为直接启动在先,其次是星三角的启动,有软启动的再启动,最后是变频启动的再启动 。

(3)当柏克EPSYJS系列带混合负载时EPS应遵循如下原则:

  • EPS容量=所有负载总功率之和,但必须中以下六条件,若不满足,再按照其中最大的容量确定EPS容量
  • 负载中直接同时启动的电动机功率之和是EPS容量的1/7
  • 负载中星三角同时启动电动机功率之和是EPS容量的1/4
  • 负载中软启动同时启动的电动机功率之和是EPS容量的1/3
  • 负载中变频启动同时启动电动机功率之和不大于EPS的容量
  • 同时启动的电动机当量功率之和不大于EPS的容量
  • 电动机功率容量=直接启动的电动机总功率x5+星三角同时启动的电动机总功率x3+软启动同时启动的电动机总功率x2.5+变频启动且同时启动的电动机总功率
  • 若电动机前后启动时间相差大于1分钟均不视为同时启动。
  • 同时启动的所有负载(含非电动机负载)的当量功率之和不大于EPS的容量
  • 同时启动的所有负载的功率之和=同时启动的非电动机总功率×功率因数+电动机当量总功率。

二、EPS应急电源容量计算方法

(1)、照明型或混合型EPS用于应急照明时容量的计算方式?

  • 该系列EPS用于带应急照明负载时:
  • 当负载为电子镇流器日光灯,EPS容量计算方法:EPS容量=电子镇流器日光灯功率总和×1.1倍。
  • 当负载为电感镇流器日光灯,EPS容量计算方法:EPS容量=电感镇流器日光灯功率总和×1.5倍。
  • 当负载为金属卤素灯或金属钠灯,EPS容量计算方法:EPS容量=金属卤素灯或金属钠灯功率总和×1.6倍。(注:因为JHE系列EPS应急供电时是单相输出回路,不存在偏相,而JHE-H.D系列EPS是三相输出,虽然缺相可运行,但每一相的输出功率仅为EPS标称容量的1/3,不可偏相太多。

(2)、混合型EPS带载时容量的计算方式?

  • 当混合型EPS带混合负载时,EPS容量的计算方法:
  • 当EPS带多台电动机同时启动时,则EPS的容量应遵循如下原则。EPS容量=带变频启动电动机功率之和+带软启动电动机功率之和×2.5倍+带星三角启动电动机之和×3倍+直接启动电动机之和×5倍。

(3)、动力型EPS带载时容量的计算方式?

  • 用动力型EPS带负载时,EPS容量计算方法:EPS容量=所带电动机功率容量;以上所讲EPS容量均指EPS的标称额定容量(KW)。

柏克:EPS应急电源
柏克:EPS应急电源

三、EPS应急电源选型规范

动力负荷条件
1 电动机已经配置 1.1星三角启动器 1.2变频启动器
2 电动机没有配备软启动或变频启动器
3 有照明或其它使用正弦波用电装置(混合负载)
4 无照明或其它使用正弦波用电装置(混合负载)
5 电动机为单台电机或一用一备
6 电动机为两台或两台以上,且可能同时使用
7 电动机功率较大
8 电动机功率较小,且使用时间较短或间歇运行

动力负荷选型方案
1 考虑电机或电磁操作装置启动的冲击,启动顺序随机时,应为直接启动的电机负荷或电磁操作机构装置留有5倍的裕量;
2 对于具有星三角启动的电机,留有3倍的裕量;
3 对于具有软启动的电机留有2.5倍的裕量;
4 对于具有变频启动的电机负荷,按实际负荷对等选用。

动力负荷选型表
负荷条件   三相系列     备注
  选用 功能选择/总负荷功 选用 功率选择

1.1,3 1:3     当选用动力型EPS时,电动机与变频输出之间直接连接;不允许连接任何开关;在手动投切装置的方案中,投切装置在关闭变频输出的情况下操作。
1.2,3   1:1
1.1,4 3:1
1.2,4   1:1
2,3 电动机总功率的5倍以上
2,4,5   1:1
6   保证最后启动的电动机有15倍裕量
2,7     √   1:1
2,8 1:2

照明负荷选型方案
1 5kW以下尽量选用单相EPS
2 ≥5kW的EPS选用三相输入,市电正常时三相输出,应急时单相多路输出的方案。
3 10kW以上宜选用三相系列EPS方案。

照明负荷选型方案
1 白炽灯按照负载实际功率1:1选择。
2 电子镇流器式日光灯按照标称总功率1:1.1选择。
3 电感镇流器式日光灯按照标称总功率1:1.5选择。
4 金属卤化物等或金属钠灯按照标称总功率1:2选择。
