祥华电力高级机电工程师讲述：应急照明EPS电源原理图

在正常情况下，负载有市电经接触器直接供电，蓄电池由市电经充电器浮充电，浮充电流很小；逆变器处于关机状态，不向负载供电。

在应急情况下，即市电供电中断或过电压、欠电压超限（一般超过额定电压±15%以上）时，控制器将立即启动逆变器并逆变器切换负载供电，由蓄电池组经逆变器对负载供电。

当市电电压恢复正常工作时，控制器又将负载电源切换至市电，并自动关停逆变器，EPS电源又恢复正常情况时的睡眠状态。

应急照明EPS电源原理图

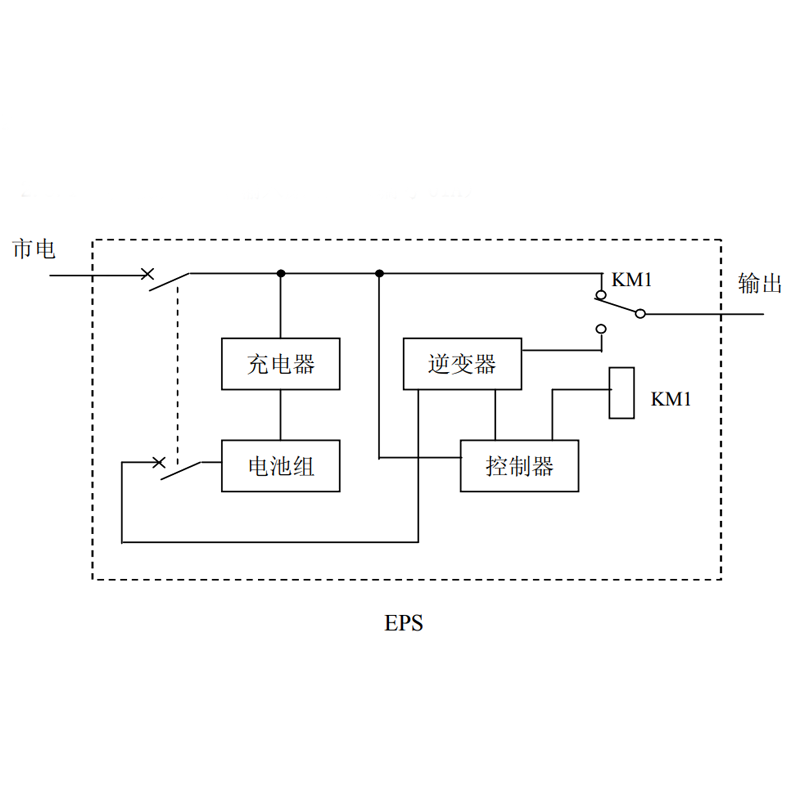

1.单电源单相单输入原理图

单电源单相单输入原理图

说明： 当有市电时，市电通过 KM1 输出，同时充电器对免维护蓄电池充电。当控制器检测到市 电停电或者市电过低时，逆变器工作使 KM1 切换至应急输出状态向负载提供电能。

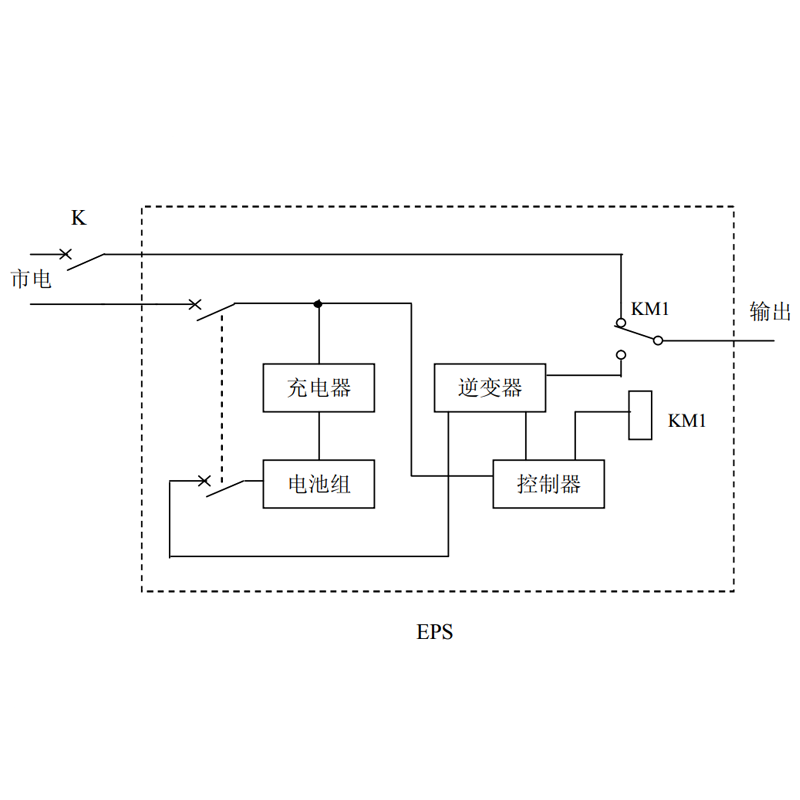

2.单电源双输入原理图

单电源双输入原理图

说明： 双输入电路，在有市电状态下由外部开关 K 控制负载的开合，K 开关的开与合都不会引 起应急供电，只有当控制器检测到无市电时，KM1 吸合，此时 K 开与合均不影响应急供电。


3.双电源原理图1

双电源原理图1

说明： 在正常情况下，常用电通过 KM2、KM1 输出，同时充电器对免维护蓄电池充电。当常 用电停电，备用电投入通过 KM3、KM1 输出，只有当常用电和备用电同时停电时，通过控制 器控制逆变器工作使 KM1 切换至应急输出状态，向负载提供电能。


4.双电源原理图2

双电源原理图2

说明： 采用此种接线方式可实现一级负荷末端互投，EPS 充当第三路电源

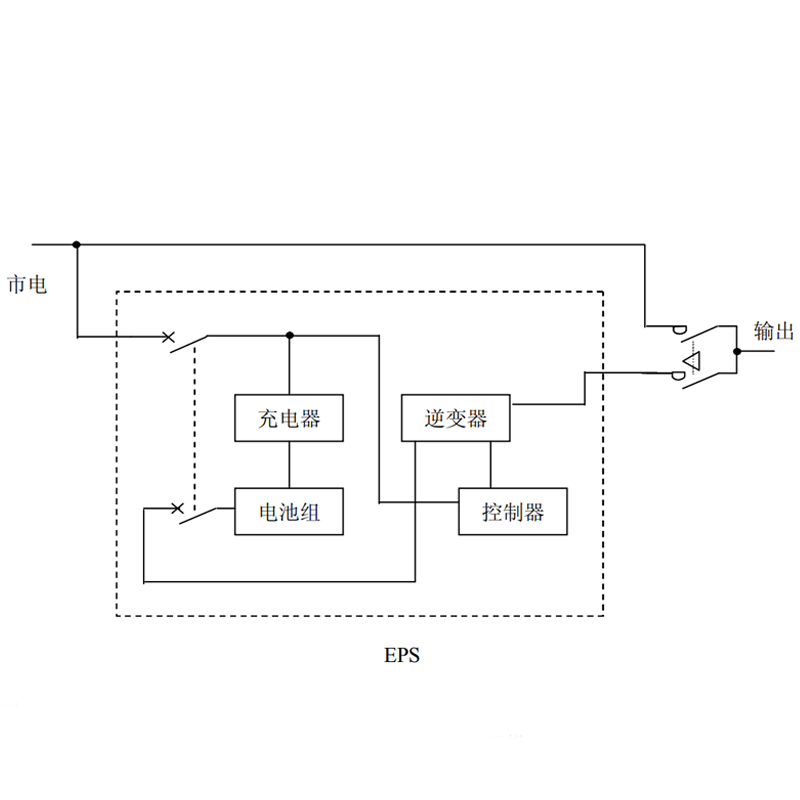

5.充当第二路电源双回路原理图

充当第二路电源双回路原理图

说明： EPS 可按上图接法对负载充当第二路电，并且末端互投
